装置仕様

TomoScopeシリーズは標準仕様で5タイプあります。

最も実績の多い機種は「TomoScope S」というスタンダードモデルで、小型精密部品が対象(最大出力225kV、測定可能サンプルサイズはφ=212mm、L=419mmまで)です。

大型モデルは最大出力300kVで、「TomoScope L」はφ=470mm、L=678mmまで測定可能、「TomoScope XL」はφ=530mm、L=725mmまでが対象です。

また、2017年5月より小型のモデル、「TomoScope XS」「TomoScope XS Plus」が加わりました。最大出力160kVで、小型樹脂部品の測定が対象。XSはφ=277mm、L=149mmまで、XS Plusはφ=289mm、L=456mmまで測定可能です。

保証精度は5機種全て共通で

・SD(球間距離測定誤差): (3.5+L/100)μm
・E(球エッジ距離測定誤差): (4.5+L/75)μm
・P(プロービング誤差): 4.5μm

です。(それぞれの精度についてはこちら

他に「TomoCheck」という機種があり、これは他の5機種より高精度なタイプです。

それぞれの詳細は以下からご確認下さい。

小型モデル(~160kV)

樹脂製品の測定に最適なコンパクトモデルです。

TomoScope XS

【最大出力】160kV

【測定範囲】
 φ=277mm L=149mm

【保証精度】
 SD: (3.5+L/100)μm
 E: (4.5+L/75)μm
 P: 4.5μm

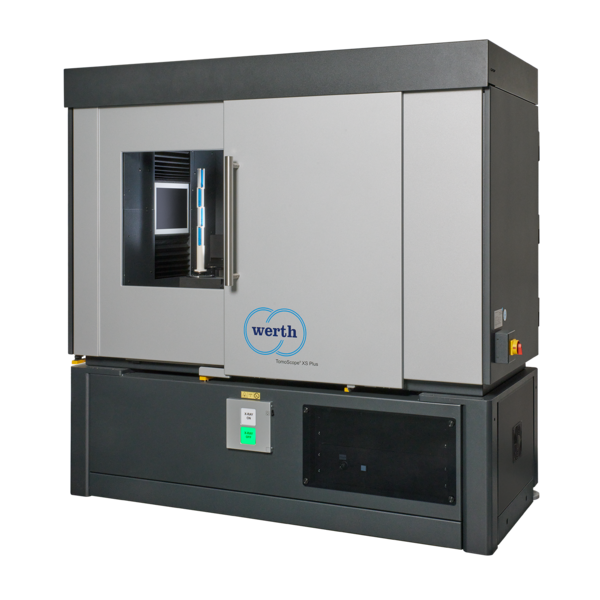

TomoScope XS Plus

【最大出力】160kV

【測定範囲】
 φ=289mm L=456mm

【保証精度】
 SD: (3.5+L/100)μm
 E: (4.5+L/75)μm
 P: 4.5μm

中型モデル(~225kV)、大型モデル(~300kV)

樹脂から金属まで幅広い材質・サイズに対応したモデルです。

TomoScope S

【最大出力】225kV

【測定範囲】
 φ=212mm L=419mm

【保証精度】
 SD: (3.5+L/100)μm
 E: (4.5+L/75)μm
 P: 4.5μm

TomoScope L

【最大出力】300kV

【測定範囲】
 φ=470mm L=678mm

【保証精度】
 SD: (3.5+L/100)μm
 E: (4.5+L/75)μm
 P: 4.5μm

装飾見出し

【最大出力】300kV

【測定範囲】
 φ=530mm L=725mm

【保証精度】
 SD: (3.5+L/100)μm
 E: (4.5+L/75)μm
 P: 4.5μm

中型高精度モデル(~190kV)

装置空間内の座標系が高精度なモデルです。(※国内にデモ機はございません)

TomoCheck

【最大出力】190kV

【測定範囲】
 φ=176mm L=365mm

【保証精度】
 E: (2.5+L/150)μm
 P: 2.5μm
